ENGAGE4X4 Dachträger System Airline – Montageanleitung

Stückliste Befestigungsmaterial (kann nach Dachträger-Länge variieren)

ENGAGE4X4 Dachträger Teile

• 2 Stirnprofile mit 120 mm Radius
• 2 Seitenprofile
• 5 bis 13 Querstreben (je nach Dachträger-Länge)
• 1x Schrauben-Satz Senkkopf M6X20 je nach Querstreben
• 4 Verstärkungsbleche – V4A
• 8 Schrauben M6X25 Linsenkopf (für Verstärkungsblech)
• 4 Hülsenmuttern je Querstreben

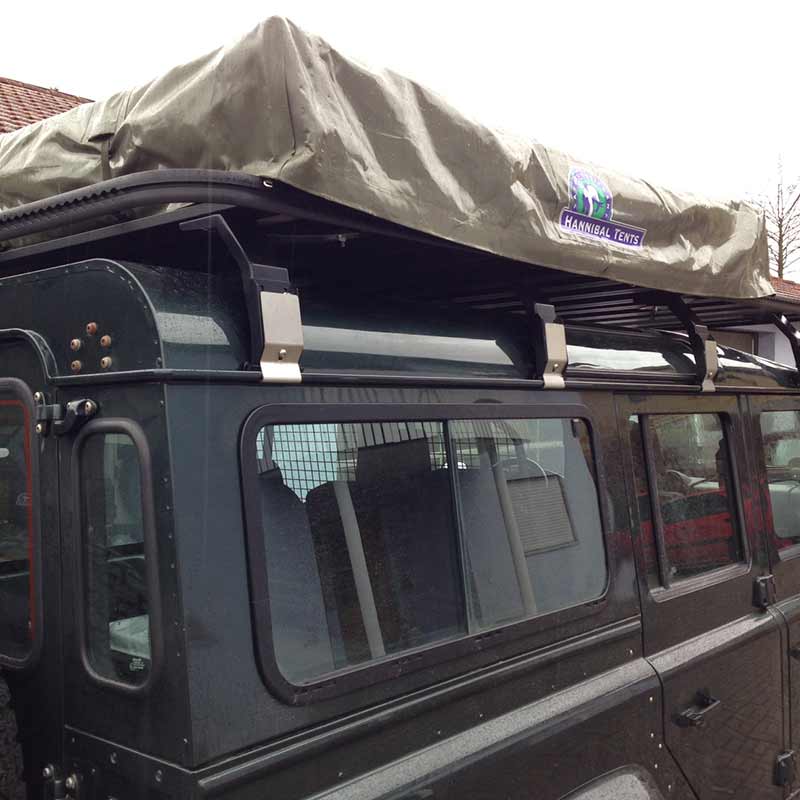

ENGAGE4X4 Dachträger Füße (Fahrzeug-Anbindung)

Fußtyp: 5V1 bis 3 Serie (Höhen variabel)

• 1 Dachträger Stützblech
• 1 Dachträger Anbindung Rinne
• 1 Klemmblech Dachträger
• 2 Schrauben M8X20 Sechskant mit Sperrverzahnung (höhenverstellbare Verbindung)
• 2 Schrauben M8X15 Sechskant (Anbindung Fuß an Träger)
• 2 Muttern M8
• 1 Schraube M8X20 Innensechskant mit Linsenkopf (Klemmblech Dachrinne)
• 1 Satz Gummi-Streifen für Fuß – Regenrinne
• 1 Satz Schaumgummistreifen

Werkzeuge

• Innensechskant Schlüssel 4, 5 und 6 mm
• Kunststoff-Hammer
• Schraubenschlüssel 13 mm

Montageanleitung für ENGAGE4X4 Dachträger

1. Legen Sie die Stirnteile und die Seitenteile in Form des Trägers auf eine geeignete Arbeitsfläche (mit einer Unterlage zum Schutz vor Kratzern).
2. Verbinden Sie zwei Querstreben mit der Verstärkung sowie die Stirn- und Seitenteile des Dachträgers miteinander (hier werden die M6X25 Linsenkopf-Schrauben verwendet).
3. Führen Sie nun Querstrebe für Querstrebe in die Seitenprofile ein und positionieren Sie die Querstreben mit den passenden Bohrungen in den Seitenprofilen.
4. Setzen Sie jetzt die Hülsenmuttern von der Unterseite ein und achten Sie darauf, dass die Seite mit der Senkung oben ist.
5. Setzen Sie anschließend nach und nach alle Senkschrauben (M6X20) lose an. An den Verstärkungsblechen verwenden Sie die acht mitgelieferten Linsenkopf-Schrauben (M6X25).
6. Die Toleranzen des Dachträgers sind sehr gering, um so höchste Stabilität gewährleisten zu können.

Tipp: Zum Ansetzen der Hülsenmutter können Sie einen Kreuzschraubendreher verwenden, um die Verbindungsteile in die richtige Position zu bringen.
