Außenkäfig Safety Devices für den Land Rover Defender

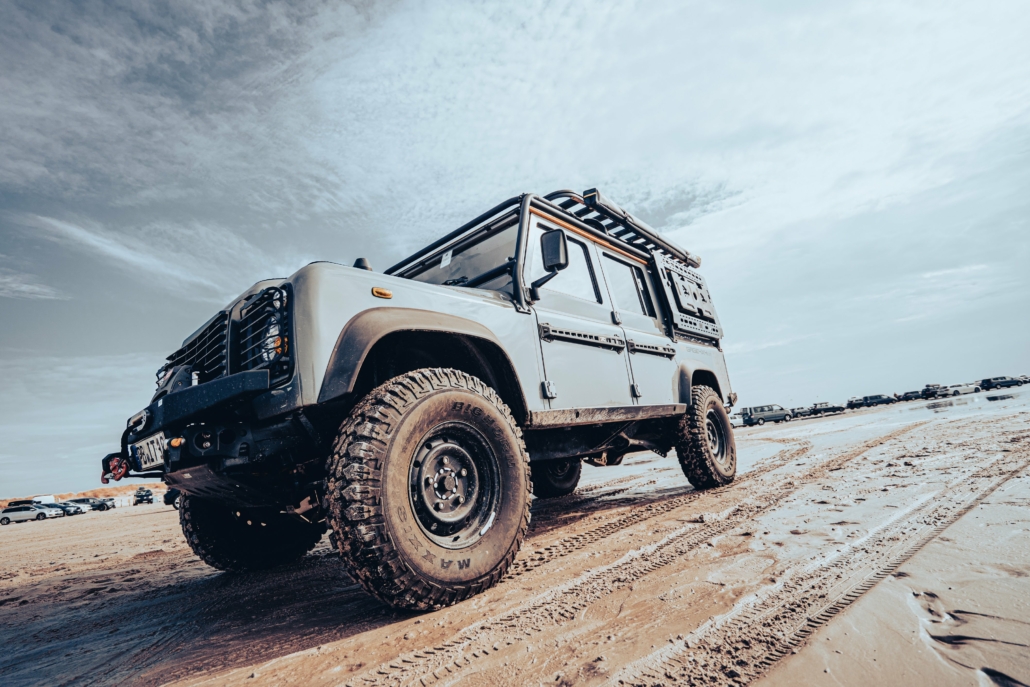

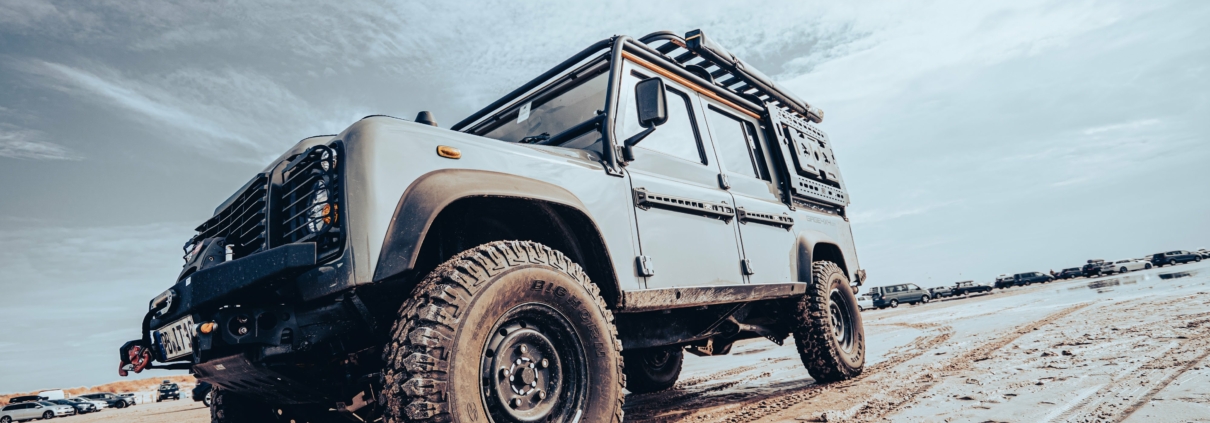

Ein Außenkäfig – häufig auch als Überrollkäfig oder Exoskelett bezeichnet – ist eine außenliegende Sicherheitsstruktur aus hochfestem Stahlrohr, die Dach, A-Säule, B-Säule und Heckbereich eines Fahrzeugs verstärkt. Beim Land Rover Defender ist diese Konstruktion besonders sinnvoll, da das Fahrzeug konstruktiv auf einem Leiterrahmen basiert und häufig im schweren Gelände oder im Expeditionsbetrieb eingesetzt wird.

Die Konstruktion wird über definierte Verschraubungspunkte mit dem Rahmen und tragenden Karosserieteilen verbunden. Ziel ist es, bei einem Überschlag die einwirkenden Kräfte nicht allein über Dachhaut und Säulenstruktur abzuleiten, sondern über eine zusätzliche tragende Sicherheitsarchitektur. Gerade bei Defender-Fahrzeugen mit Dachträger, Dachzelt, Reserveradträger oder Expeditionsequipment steigt der Schwerpunkt deutlich an. Ein geprüfter Überrollkäfig erhöht hier die strukturelle Sicherheit erheblich.

Safety Devices zählt international zu den etablierten Herstellern solcher Systeme. Die Konstruktionen sind fahrzeugspezifisch ausgelegt und berücksichtigen Rohrdurchmesser, Wandstärke, Materialgüte sowie Befestigungspunkte am Rahmen.

Verfügbare Safety Devices Varianten für Defender Modelle

Für nahezu jede klassische Defender-Variante existieren spezifische Systeme:

Defender 90

Hardtop-Version
Version mit Gepäckrutsche
PickUp-Version

Defender 110

PickUp Standard
HCPU (High Capacity Pick Up)
Doka (Doppelkabine)
Hardtop (HT)
Station Wagon mit Innenbügel
Station Wagon TÜV-konforme Straßenversion

Defender 130

130 PickUp / Crew Cab

Defender Softtop

Frontbügel mit Heckstruktur
Vollkäfig mit hinterer Abstützung

Innenbügel und Kombinationssysteme

Für Station Wagon Varianten sind kombinierte Systeme erhältlich, bei denen ein Innenbügel mit dem Außenkäfig verbunden wird. Diese Lösung erhöht die Steifigkeit zusätzlich und verbessert die Schutzwirkung im Überschlagsfall.

Gerade für Expeditionen oder Rallye-Einsatz ist diese Kombination technisch sinnvoll.

TÜV und Teilegutachten

Ein Überrollkäfig stellt eine relevante Änderung der Fahrzeugstruktur dar. Für die Straßenzulassung ist eine Abnahme erforderlich. Je nach Ausführung erfolgt die Eintragung über:

Teilegutachten
Einzelabnahme nach §21 StVZO

Im Rahmen einer Herstellervereinbarung mit Safety Devices bestehen geprüfte Teilegutachten für definierte Varianten. Diese erleichtern die TÜV-Eintragung erheblich, da Rohrdimension, Materialgüte und Befestigungspunkte dokumentiert sind. Wichtig: Die Montage muss fachgerecht erfolgen. Unsachgemäße Verschraubung kann die Rahmenstruktur beschädigen.

TÜV und rechtliche Situation in Deutschland

Ein Safety Devices Außenkäfig ist eine relevante Änderung an der Fahrzeugstruktur und unterliegt in Deutschland der Eintragungspflicht.

Wichtige Punkte:

Vorliegen eines Teilegutachtens (exklusiv von 4WARD4X4)
ggf. Einzelabnahme nach §21 StVZO
Einhaltung von Fußgängerschutz-Vorgaben
keine scharfen Kanten
keine Beeinträchtigung der Airbags

Safety Devices bietet für bestimmte Modelle geprüfte Dokumentationen, die eine Eintragung erleichtern. Dennoch ist immer eine individuelle Prüfung durch eine technische Prüfstelle erforderlich.

Wichtig ist, dass Befestigungspunkte fachgerecht montiert werden. Unsachgemäße Montage kann zu Rahmenbeschädigungen führen.

Technischer Nutzen im Offroad-Betrieb

Ein Defender besitzt konstruktionsbedingt:

hohen Schwerpunkt
schmale Spurweite
starre Achsen mit großer Verschränkung

In steilem Gelände oder bei Seitenneigung erhöht sich das Überschlagsrisiko. Ein geprüfter Überrollkäfig:

schützt die Dachstruktur
stabilisiert die Karosserie
erhöht die Verwindungssteifigkeit
verbessert die Sicherheit bei Expeditionen

Gerade bei Dachbeladung mit Dachzelt oder Ersatzrad ist dies ein sicherheitsrelevanter Faktor.

Gewicht und Fahrwerksanpassung

Ein vollständiger Außenkäfig bringt je nach Modell 70–120 kg zusätzliches Gewicht. Dieses wirkt sich auf:

Vorderachslast
Schwerpunkt
Wankverhalten

aus. In Kombination mit Höherlegung oder schweren Stoßstangen sollte das Fahrwerk entsprechend angepasst werden.

Technischer Aufbau eines Safety Devices Außenkäfigs

Ein Außenkäfig besteht aus hochfesten Stahlrohren, die strategisch um A-, B- und C-Säule sowie Dachbereich verlaufen. Ziel ist es, die strukturelle Integrität bei Überschlägen oder seitlichen Belastungen zu erhöhen.

Typische Komponenten:

Frontbügel über Windschutzscheibe
Dachrahmen
hintere Überrollstruktur
Verstärkungsstreben
Befestigungspunkte am Rahmen

Bei klassischen Defender-Modellen mit Leiterrahmen wird die Konstruktion idealerweise direkt mit dem Rahmen verschraubt. Das erhöht die Stabilität im Falle eines Überschlags erheblich.

Safety Devices entwickelt seine Systeme fahrzeugspezifisch. Rohrdurchmesser, Wandstärke und Verschraubungspunkte sind auf das jeweilige Defender-Modell abgestimmt (90, 110, 130).

Sicherheitsaspekt im Offroad- und Expeditionsbereich

Im schweren Gelände besteht insbesondere bei seitlicher Schrägfahrt oder steilen Abfahrten die Gefahr eines Überschlags. Der Defender besitzt konstruktionsbedingt einen hohen Schwerpunkt, insbesondere bei Dachträgern oder Expeditionsausbau.

Ein geprüfter Außenkäfig bietet:

Schutz bei Überschlag
zusätzliche Verwindungssteifigkeit
erhöhte strukturelle Stabilität
Schutz für Insassen

Im Motorsport, etwa bei Rallye-Raid oder Trial, sind Überrollsysteme Pflicht. Im Expeditionsbereich erhöhen sie die Sicherheit bei abgelegenen Reisen.

Unterschied Außenkäfig vs. Innenkäfig

Ein Innenkäfig befindet sich innerhalb der Fahrgastzelle. Er bietet hohe Sicherheit, reduziert jedoch Raumkomfort.

Der Außenkäfig:

schützt Karosseriestruktur
erhält Innenraumvolumen
erlaubt Dachbeladung
beeinflusst Fahrzeugoptik deutlich

Beim Defender wird häufig die Außenlösung bevorzugt, da das Fahrzeug konstruktiv für modulare Anbauten geeignet ist.

Gewicht und Einfluss auf Fahrverhalten

Ein Außenkäfig erhöht das Fahrzeuggewicht und verlagert den Schwerpunkt nach oben. Je nach Ausführung sind 60–120 kg Zusatzgewicht realistisch.

Auswirkungen:

höhere Vorder- oder Hinterachslast
verändertes Wankverhalten
Anpassungsbedarf beim Fahrwerk

Gerade beim Defender mit Höherlegung oder Dachzelt sollte die Kombination sorgfältig geplant werden.

Korrosionsschutz und Wartung

Da der Käfig außen montiert ist, ist er permanent Witterung ausgesetzt. Hochwertige Systeme sind:

pulverbeschichtet
mit rostgeschützten Verschraubungen versehen

Regelmäßige Kontrolle der Befestigungspunkte ist empfehlenswert, insbesondere nach schwerem Geländeeinsatz.

Für wen ist ein Außenkäfig sinnvoll?

Ein Außenkäfig ist besonders sinnvoll für:

Expeditionsfahrzeuge
Offroad-Wettbewerbsfahrzeuge
stark beladene Defender
Fahrzeuge mit Dachzelt

Für reine Straßennutzung ist die Maßnahme in der Regel nicht erforderlich.

Fazit

Ein Außenkäfig stellt eine technisch durchdachte Sicherheitslösung für den Land Rover Defender dar. Er erhöht die passive Sicherheit im Gelände und kann bei korrekter Eintragung legal im Straßenverkehr betrieben werden.

Wichtig sind:

geprüfte Konstruktion
fachgerechte Montage
TÜV-konforme Dokumentation
Berücksichtigung von Gewicht und Fahrwerk

Richtig umgesetzt ergänzt ein Überollkäfig das Sicherheitskonzept eines Offroad- oder Expeditionsfahrzeugs erheblich.
